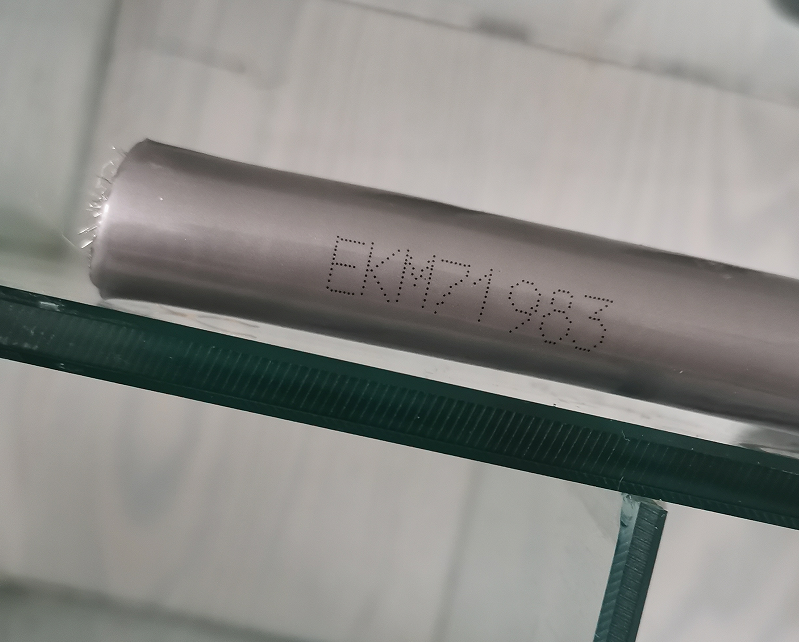

EKM71983 14*1.0

•

http://發熱電纜生產廠家|行車扁平電纜|螺旋彈簧電纜-安徽錦儲電纜科技有限公司 http://m.zjwysc.cn/

適用于干燥或潮濕的室內，無強應力緩釋或強制引導的自由連續往復運動下的安裝，
特別是工業使用環境下的頻繁彎曲場合，如木工機械、機床加工設備、物流輸送系統、起重機場合等。有鋼制電纜拖鏈，機床拖鏈，工程拖鏈等等

鋼制電纜拖鏈簡稱電纜拖鏈或鋼制拖鏈，鋼制電纜拖鏈，一般應用在機床機械等的電纜、油管、氣管、水管、風管上，起牽引和保護作用。　鋼制電纜拖鏈的使用較早起源于德國，后來國內引用并創新結構。

機床拖鏈?zhǔn)怯脕肀Ｗo(hù)機床所用電纜　油管　氣管用的．按材質它分為鋼鋁拖鏈和工程塑料拖鏈兩種．按結構來分，有橋式　（在外邊可以看到電纜等）全封閉（外邊看不到電纜等）．機床拖鏈以國內技術現已能生產出多種樣式，但萬變不離其中．

工程拖鏈它適用于數控機床、加工中心、自動化機械及生產線等各類機床、機器人、運輸機械、測量儀器、搬運裝置以及其它驅動控制作為電線、電纜液、氣軟管的防護裝置，能隨機床、機械設備移動部件協調地運行，可發揮安全保護和導向的能力，可延長被保護的電線、電纜、液、氣軟管的使用壽命，降低消耗，可大大改善機床、機械設備的電線、電纜、液、氣軟管分布零亂的狀況，使之整齊、規則地排列在一起，能增強機床、機械設備的整體藝術造型效果。

拖鏈電纜在設備單元需要來回移動的場合，為了防止電纜糾纏，磨損，拉托，鉤掛和散亂，常把電纜放入電線拖鏈中，對電纜形成保護，并且電纜還能隨拖鏈實現來回移動，這種可以跟隨拖鏈進行來回移動而不易磨損的高柔性專用電纜便叫拖鏈電纜，通常也可稱之拖拽電纜，坦克鏈電纜

典型應用：
適用于工業環境下的頻繁彎曲場合，如現代化機械標準部件的拖鏈中及物流系統、操控系統、伺服系統、機械自動化系統等。

如數控機床、電子設備、五金沖壓、木材石材機械、玻璃與門窗機械、注塑機、機械(人)手、建筑機械、重型機械廠、汽車制造、起重運輸設備、自動化倉庫、碼頭等室內外環境需要的場所。

特別應用重機械負荷、海岸、港口、野外、高低溫、高污染等惡劣環境場所。

產品型號：

EKM71900　　　　　　PUR(聚氨酯)高柔單芯拖鏈電纜
電纜結構：

導體：多根超細精絞無氧銅絲　 符合VED0295CLASS　6標準
護套：***PUR(聚氨酯)

顏色：黑色(RAL9005)　　　　　灰色(RAL7001)　　　　　橙色(RAL2003)　　　　　綠色(RAL6018)　　

額定電壓：＜0.5mm2：300/300V　　　≥0.5mm2300/500V

測試電壓：2000V

使用溫度范圍：

固定安裝：-50℃~ 90℃　　　　　　　　　 移動安裝：-30℃~ 90℃

較小彎曲半徑：

固定安裝：6xD電纜外徑　　　　　　　　

移動安裝：行程＜10米時，彎曲半徑為8xD　　　　　　　　行程≥10米時，彎曲半徑為12xD
移動特性：
敷設行程：＞100m,加速度50m/S2,移動速度8m/S,　　　　 彎曲壽命：45次/分鐘,＞600萬次
阻燃性：符合IEC60332-1-2 EN60332-1-2

耐油性：符合DIN VDE0282第10部分(HD22.10S1)

耐彎曲柔性拖鏈電纜EKM71100,耐彎曲柔性銅網屏蔽拖鏈電纜EKM71373 　　　　　　 耐彎曲雙護套屏蔽拖鏈電纜EKM71383　 耐彎曲單護套雙絞屏蔽拖鏈電纜EKM71573　 耐彎曲雙護套雙絞拖鏈電纜EKM71583 耐彎曲聚氨酯護套拖鏈電纜FLEX-EKM71900　 耐彎曲聚氨酯單護套屏蔽拖鏈電纜FLEX-EKM71973 耐彎曲聚氨酯護套屏蔽拖鏈電纜FLEX-EKM71983　 中度耐磨柔軟線單芯線TRVV　 中度耐磨柔軟線非屏蔽TRVVP 中度耐磨柔軟線單護屏蔽 TRVVP　 中度耐磨柔軟雙護屏蔽TRVVP　　 中度柔軟線雙絞單護屏蔽
