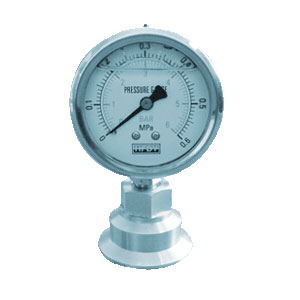

YPF膜片壓力表
商品名稱：YPF膜片壓力表
productmiaoshu： 膜片壓力表適用于測量具有一定腐蝕性、非凝固或非結晶的各種流體介質的壓力或負壓。耐腐蝕性能取決于膜片材料。□結構原理 儀表由測量系統(包括法蘭接頭、波紋膜片)、傳動指示機構(包括連桿、齒輪傳動機構、
- 添加時間：2018-08-11 15:58:11
- 瀏覽：
手機：13485756353 / 13866946849
傳 真：0550-7622196
電 話：0550-7302880 / 7622880
郵 箱：1219393797@qq.com
產品描述：
膜片壓力表適用于測量具有一定腐蝕性、非凝固或非結晶的各種流體介質的壓力或負壓。
耐腐蝕性能取決于膜片材料。
□結構原理
儀表由測量系統(包括法蘭接頭、波紋膜片)、傳動指示機構(包括連桿、齒輪傳動機構、指針和度盤)和外殼(包括表殼和罩圈)等組成。儀表外殼為防濺結構，具有較好的密性，故能保護其內部機構免受污穢浸入。
儀表的作用原理是基于彈性元件(測量系統上膜片)變形。在被測介質的壓力作用下，迫使膜片產生相應的彈性變形---位移，借助連桿組經傳動機構的傳動并予放大，由固定于齒輪上的指針逐將被測值在度盤上指示出來。
□主要技術指示
準確度等級：2.5
使用環境溫度：-40～+70℃；相對濕度不大于90%
溫度影響：使用溫度偏離20±5℃時，其溫度附加誤差不大于0.04%/℃
工作位置：垂直安裝。
外殼防護等級：IP64
●標度范圍、外形尺寸及重量
型號 | 標度范圍 | 承壓部 寸D1 | 表殼 外徑D | 重量kg |
YPF-100A | 0～0.6、0～0.1、0～0.16、0～0.25、0～0.4 0～0.6、0～0.1、0～1.6、0～2.5、-0.1～0 -0.1～0.06、-0.1～0.15、-0.1～0.3、-0.1～0.5 -0.1～0.9、-0.1～1.5、-0.1～2.4MPa | φ85 | φ100 | 1.6 |
YPF-100B YPF-100B-F | ||||
φ115 | ||||
YPF-150A | φ85 | φ150 | 1.8 | |
YPF-150B YPF -150B-F | ||||
φ115 | ||||
YPF-100B YPF-100B-F | 0～1.6、0～.5、0～4、0～6、0～10、 0～16、0～25、0～40* -1.6～0、-2.5～0、-4～0、-6～0、-10～0 -16～0、-25～0、-40～0* -0.8～0.8、-1.2～1.2、-2～2、-3～3、-5～5、 -8～8、-12～12、-20～20*kPa | φ160 | φ100 | 2.9 |
YPF-150B YPF-150B-F |
