加強型耐卷繞彎曲卷筒電纜

•

加強型抗拉高耐磨承載型卷筒電纜采用高柔韌性導體結構和芳綸纖維編織的加強型護層結構，對于抗拉卷筒電纜還有高強度鍍鋅鋼絲繩可選，護套層選用進口機械性能優異且高耐磨的彈性體聚氨酯材料，在保證電纜本身固有的柔韌性基礎上增強電纜的鋼性，用于確保電纜在工作期間避免因受外力造成的損傷。保障工作的可靠性與穩定性；該類卷筒電纜適用于卷筒機、運輸機以及輸送機械，作為垃圾吊抓斗卷筒電纜、電動鏟運機卷筒電纜同時亦可在拖鏈系統中用作卷筒和拖曳電纜，隨托軸或其它類似裝置的導向進行收展運動。電纜可安裝在干燥或潮濕的室內或潮濕的工業環境中，也可用于露天安裝。

卷筒電纜產品參數特性及符合性

● 彎曲半徑                                                   ● 使用溫度范圍

     8x電纜外徑（電纜外徑≤21.5mm）                  彈性體材料：-10℃~+70℃
     10x電纜外徑（電纜外徑＞21.5mm）               聚氨酯材料：-30℃~+90℃

● 導體結構
     VDE 0295/IEC 60228 第5類或6類導體，采用多股細絞成束裸銅絲

● 卷筒電纜線芯標識
     5芯及以下: 按VDE 0293或VDE 0293-308彩色芯線色標
     7芯及以上: 黑色芯線白色數字編號（VDE 0293）
     G=有黃/綠雙色接地線標識
     X=無黃/綠雙色接地線標識

● 工作電壓Uo/U                   ● 測試電壓                  ● 絕緣電阻
     450/750V~0.6/1KV                3000V                           ＞10GΩxcm

● 阻燃性 參照IEC60332-1-2+EN60332-1-2

● 卷筒電纜訂購說明
     G=有黃/綠雙色接地標識，X=無黃/綠雙色接地標識
     標準包裝長度（50,100,200,500,1000m）不收切割費用
     小于30kg卷裝，大于30kg盤裝
     訂貨時請注明長度要求（如1x500m/盤或5x100m/卷）

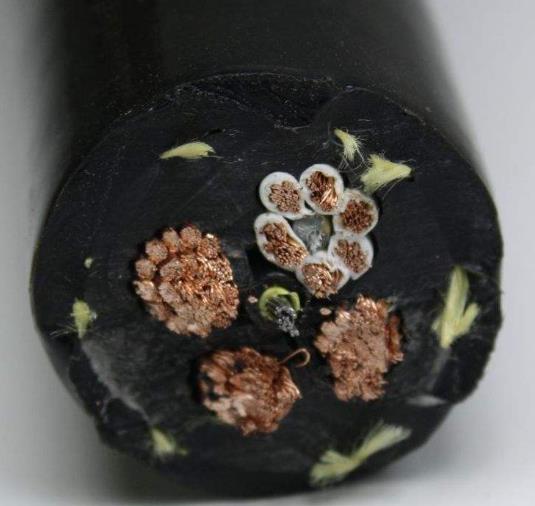

卷筒電纜結構基本說明

導體：多股精細無氧裸銅絲，柔性防扭成束。參照VDE 0295/IEC 60228 第5類或6類導體
絕緣：高機械性彈性體材料絕緣。
成纜：優化成纜節距柔性防扭絞合
內護層：改性彈性體擠壓內護套（可選）
加強元件：芳綸纖維經緯編織卷筒電纜本體
護套：改性彈性體材料或進口高高耐磨聚氨酯材料，性能優異；******/黑色等可選定生產
