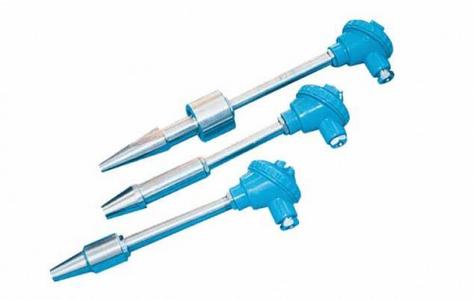

電站專用熱電偶
商品名稱:電站專用熱電偶
productmiaoshu:產品說明:專業針對電站設計,可以滿足30KW、60KW等發電機組及輔機測溫需要。直接測量各種生產過程中的-200℃~1800℃范圍內液體、蒸汽和氣體以及固體表面溫度。工作原理熱電偶的電極由兩根不同導體
- 添加時間:2018-08-11 17:11:13
- 瀏覽:
手機:13485756353 / 13866946849
傳 真:0550-7622196
電 話:0550-7302880 / 7622880
郵 箱:1219393797@qq.com
產品描述:
產品說明:
專業針對電站設計,可以滿足30KW、60KW等發電機組及輔機測溫需要。直接測量各種生產過程中的-200℃~1800℃范圍內液體、蒸汽和氣體以及固體表面溫度。
工作原理
熱電偶的電極由兩根不同導體材質組成。當測量端與參比端存在溫差時,就會產生熱電勢,工作儀表便顯示出熱電勢所對應的溫度值。
熱電值是利用感溫元件在溫度變化時,其電阻值也隨著發生變化的特性來測量溫度的。當阻值變化時,工作儀表便顯示出阻值所對應的溫度值。
常溫絕緣電阻
熱電偶在環境溫度為20±15°C,相對濕度不大于80%,試驗電壓為500±50V(直流)電極與外套管之間的絕緣電阻>1000Ω.m
熱電阻在環境溫度為15—35°C,相對濕度不大于80%,試驗電壓為10—100V(直流)電極與外套管之間的絕緣電阻>100MΩ
主要技術參數
產品執行標準
IEC584
IEC751
IEC1515
JB/T18622-1997
JB/T8623-1997
GB/T16839-1997
測量范圍及允差
熱電偶
型號 | 分度號 | 允差等級 | |||
Ⅰ | Ⅱ | ||||
允差值 | 測量范圍(℃) | 允差值 | 測量范圍(℃) | ||
WRN | K | ±1.5℃ | -40~+375 | ±2.5℃ | -40~+333 |
| ±0.004∣t∣ | 375~1000 | ±0.0075∣t∣ | 333~1200 | ||
WRE | E | ±1.5℃ | -40~+375 | ±2.5℃ | -40~+333 |
±0.004∣t∣ | 375~800 | ±0.0075∣t∣ | 333~600 | ||
熱電阻
型號 | 分度號 | 測量范圍(℃) | 精度等級 | 允差 |
WZP | Pt100 | -200~+500 | A級 | ±(0.15+0.002∣t∣) |
B級 | ±(0.30+0.005∣t∣) | |||
WZC | CU50 CU100 | -50~+150 | — | ±(0.30+0.006∣t∣) |
注:t為感溫元件實測溫度******值;
